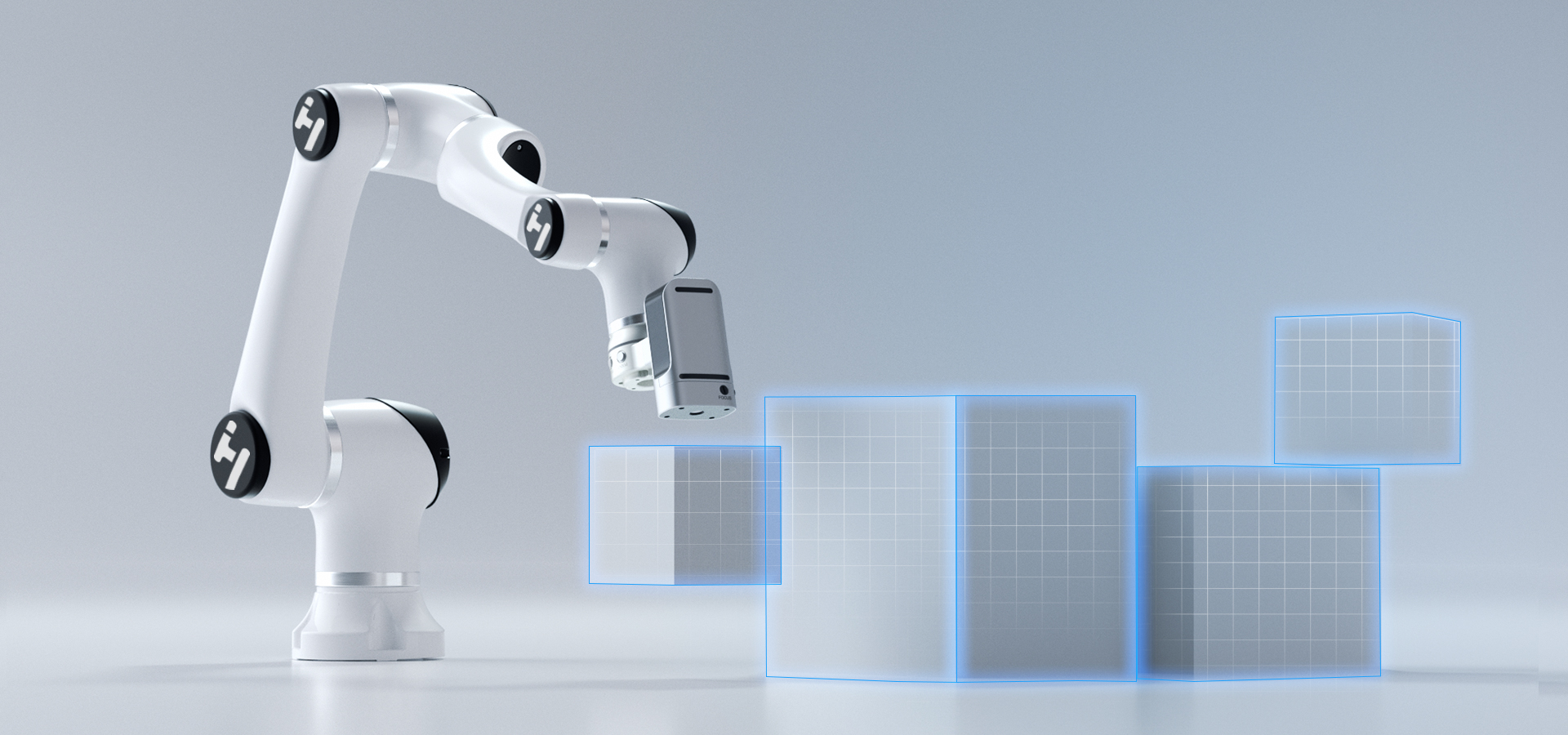

Elfin Pro系列協作機器人在Elfin系列的基礎上研制而成,它延續了Elfin系列產品型號齊全
部署便捷、高精度、高靈活度及雙關節模組設計、模塊化設計等優勢,
同時對產品能力進行全新升級,集成前沿AI技術,實現末端力控一體化、末端視覺一體化
拖拽示教 恒力控制 柔順控制 力控探尋
0.2mm定位精度，80%視覺應用場景覆蓋
圖像分類，物體識別，圖像分割等AI功能

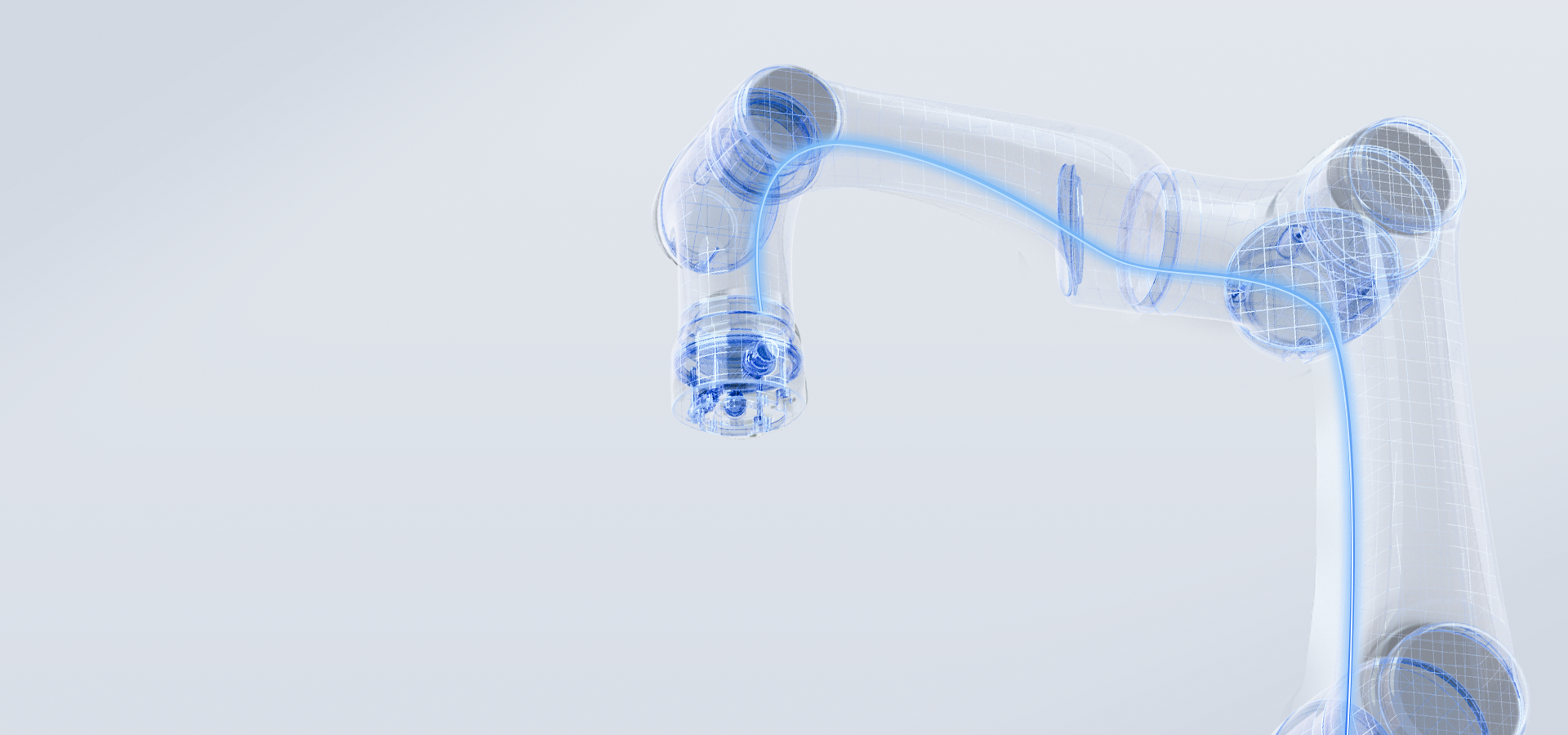

內部走線，超強抗干擾能力
簡化布線過程，減少外部線纜數量和長度
1000Hz實時控制刷新頻率，達到更快通訊速度、更強抗干擾能力

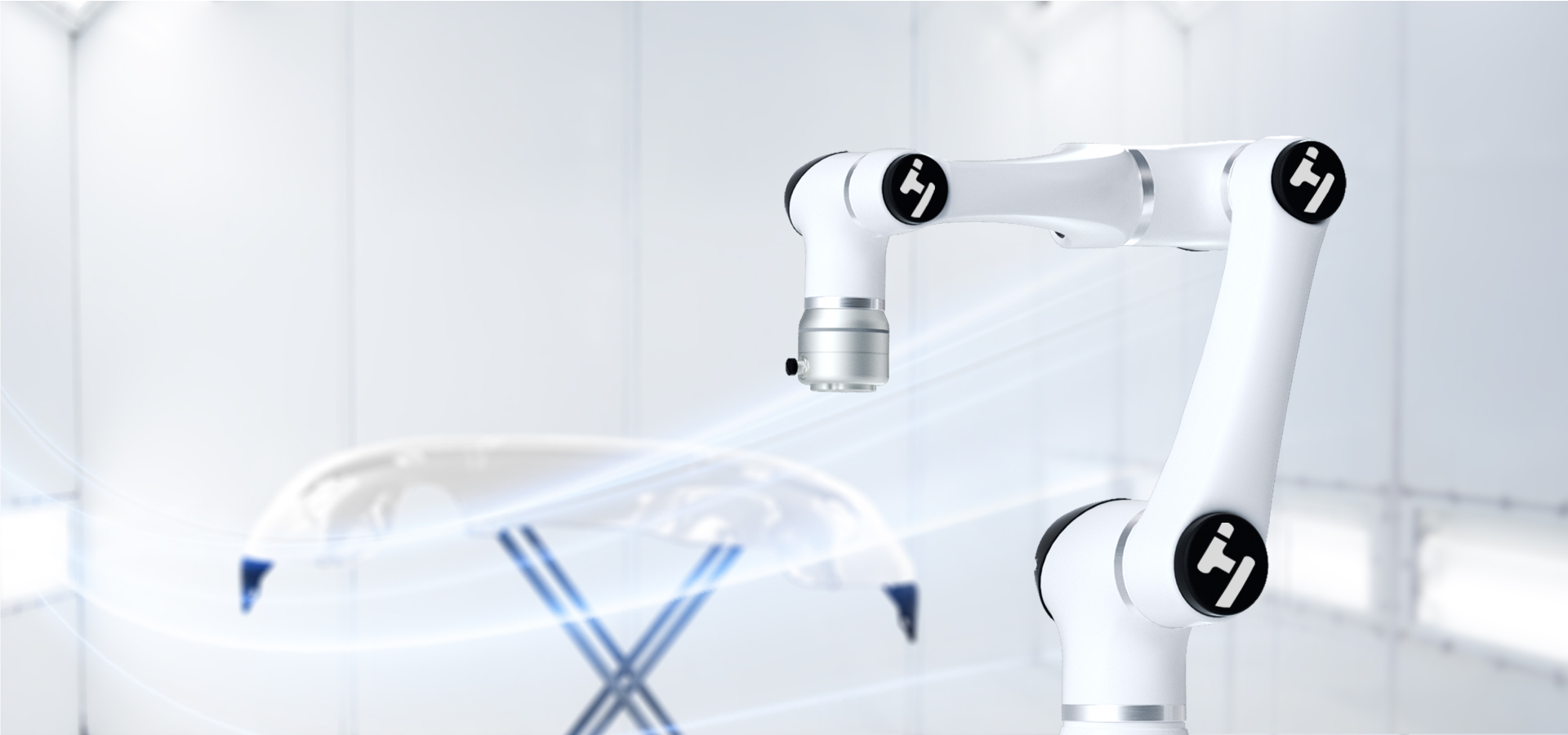

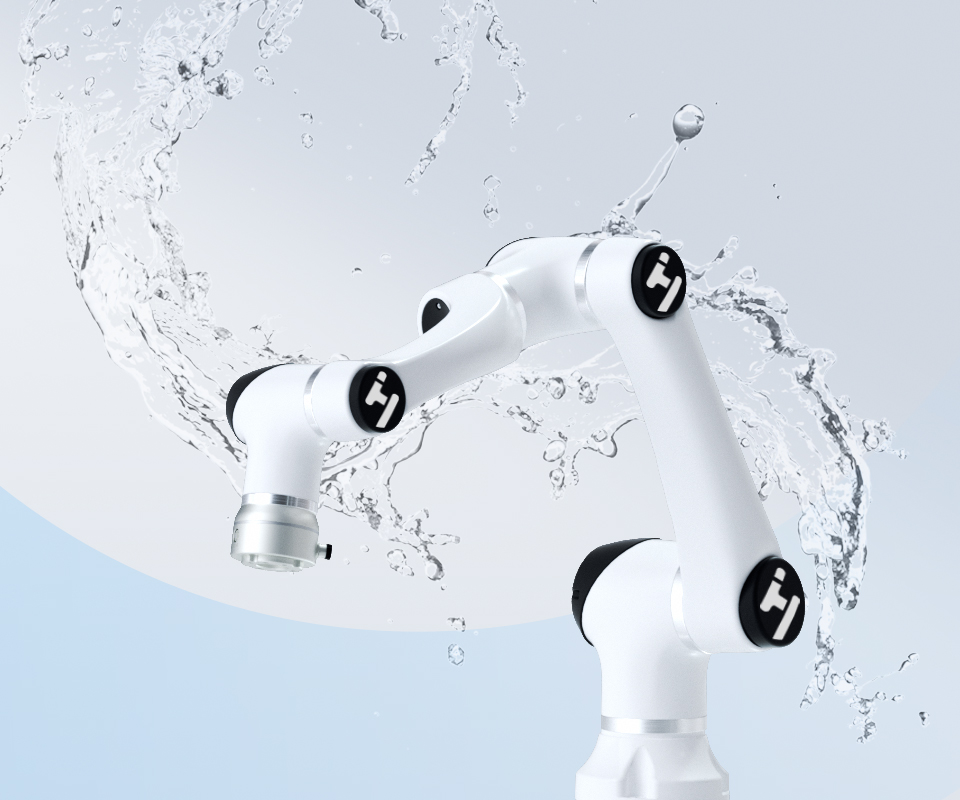

IP66防護等級，適應不同生產環境
 |
 |
 |
.png) |
 |
 |
 |
 |

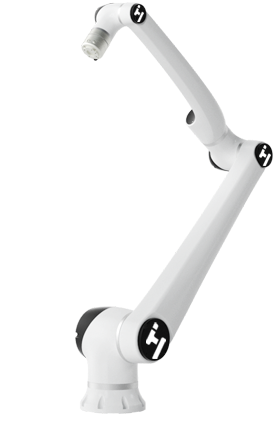

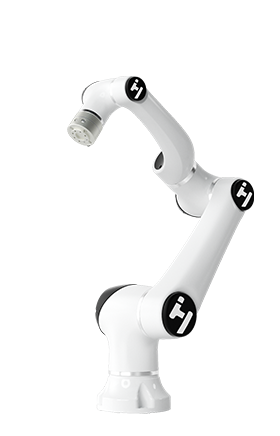

| 型號 | E03-Pro | E05-Pro | E05L-Pro | E10-Pro | E10L-Pro | E12-Pro | E15-Pro |
| 產品重量 | 18kg | 25kg | 26kg | 43kg | 45kg | 70kg | 60kg |
| 有效負載 | 3kg | 5kg | 3.5kg | 10kg | 8kg | 12kg | 15kg |
| 工作范圍 | 590mm | 800mm | 950mm | 1000mm | 1300mm | 1800mm | 1300mm |
| 功耗 | 100W典型應用 | 180W典型應用 | 180W典型應用 | 350W典型應用 | 350W典型應用 | 600W典型應用 | 600W典型應用 |
| 關節最大速度 | J1-J4 180°/S J5-J6 200°/S |
J1-J4 180°/S J5-J6 200°/S |
J1-J4 180°/S J5-J6 200°/S |
J1-J2 100°/S J3-J4 150°/S J5-J6 180°/S |
J1-J2 100°/S J3-J4 150°/S J5-J6 180°/S |
J1-J2 100°/S J3-J4 150°/S J5-J6 180°/S |
J1-J2 100°/S J3-J4 150°/S J5-J6 180°/S |
| 關節范圍 |
J1/4/6 ±360° J5 ±147° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
|
工具最大速度 （有效負載狀態下） |
2m/s | 3m/s | 3m/s | 2m/s | 2.5m/s | 2m/s | 2m/s |
|
重復定位精度 （有效負載、額定狀態下） |
±0.02mm | ±0.02mm | ±0.02mm | ±0.03mm | ±0.03mm | ±0.05mm | ±0.05mm |
| 自由度 | 6 | ||||||
| 末端I/O端口 | 數字輸入：3 數字輸出：3 模擬輸入：2 | ||||||
| 通訊 | TCP/IP ，ModbusTCP，Profinet（可選配），Ethernet/IP（可選配） | ||||||
| 編程 | 圖形化編程，遠程調用接口 | ||||||
| 協同操作 | 10高級安全配置功能 | ||||||
| 主要材料 | 鋁合金 | ||||||
| 電纜 | 連接控制柜的電纜：5m，連接示教器的電纜：5m | ||||||
| 通訊頻率 | 1kHz | ||||||
|
配置說明 |
本體 | 電控箱 | 示教器 | 防護等級 | ||
| 一體化末端力控版 |  |
標準電控箱 | 標準示教器 | IP54或IP66 | ||
|
一體化AI視覺版 |
 |
標準電控箱 可外置WiFi模塊進行無線調試（需選配） |
標準示教器 | IP54 | ||
|
一體化AI視覺版 （Mini電控箱） |
|
Mini電控箱 內置WiFi模塊 |
標準示教器 | IP54 | ||
| 力控參數（選配） | |||
|
|
力控、工具法蘭 范圍 精度 準度 防護等級 |
力x-y-z、力矩x-y-z 200N，10Nm 2N，0.1Nm 4N，0.2Nm IP54或IP66 |
|
| 視覺參數（選配） | |||
|
|
調焦高渡 應用精度 硬件尺寸 相機像素 外部視覺 通信接口 防護等級 可選鏡頭 |
100mm~500mm ±0.2mm 93.78mm x 54.45mm x 146.24mm 600萬像素 激光傳感器或RGBD相機 wifi、網口 IP54 8mm |
|
.png)
| 標準電控箱 | |
|---|---|
| 適配機型 |
E03-Pro，E05-Pro，E05L-Pro，E10-Pro，E10L-Pro（1KW） E12-Pro，E15-Pro（2KW） |
| 尺寸（長*寬*高） | 445.2 x 330 x (330+90)mm |
| 支架高度 | 90mm |
| 重量 | 18.3kg（1KW）/17.5kg（2KW） |
| 輸出電源 | 48V DC |
| 工作環境 | 溫度：0~50℃ / 濕度：90%相對濕度（非冷凝） |
| 防護等級 | IP20 |
| 通訊頻率 | 1000Hz |

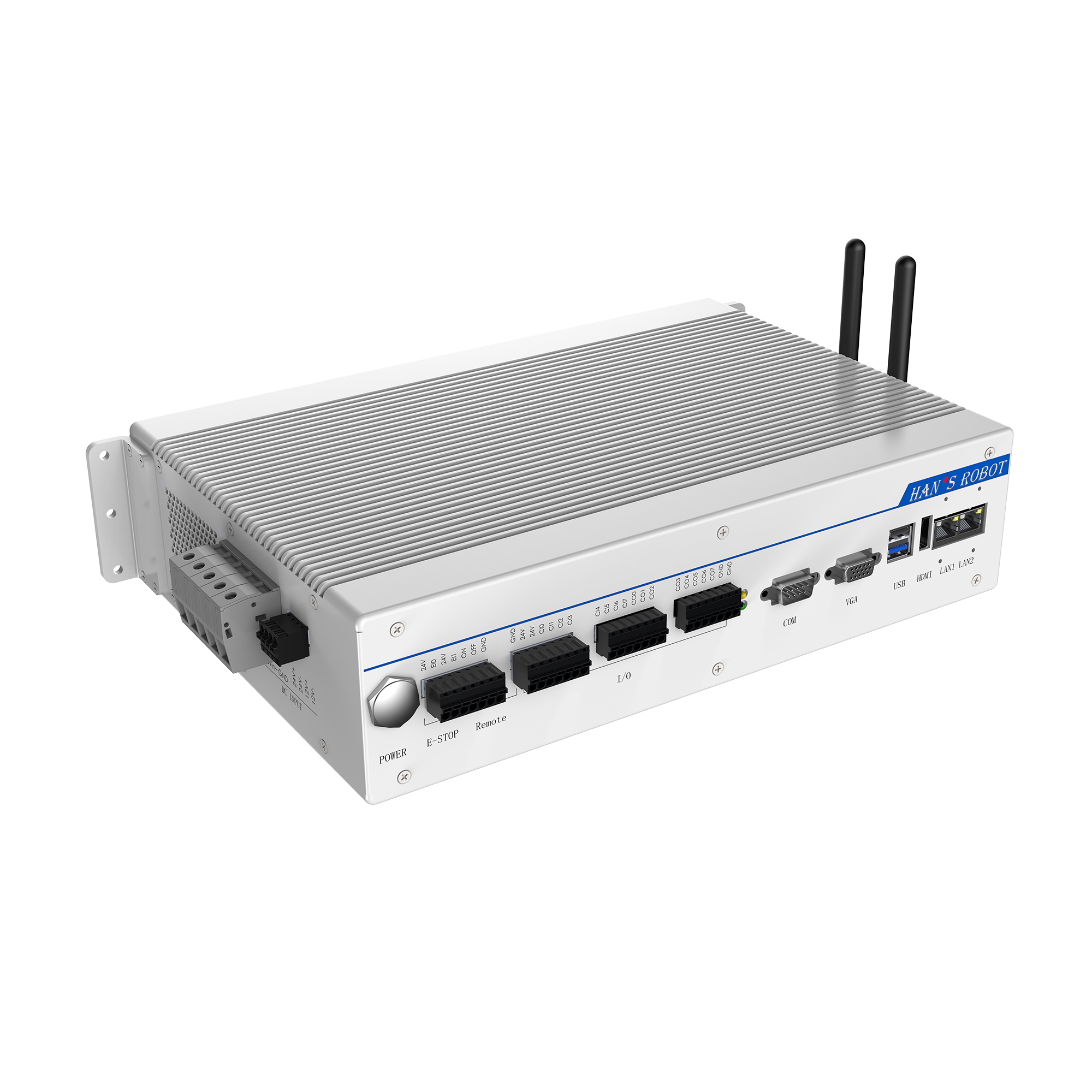

| Mini電控箱 | |
|---|---|
| 尺寸（長*寬*高） | 323 x 221 x 80 mm |
| 輸入電源 | DC30~60V |
| 電控柜I/O電源 | DC24V |
| 電控柜I/O端口 | 8路輸入8路輸出 |
| IP等級 | IP20 |
| 通信標配 | TCP/IP通信接口 |
| 示教器 | |
|---|---|
| 尺寸（長*寬*高） | 290 x 234 x 108 mm |
| 重量 | 2.5kg |
| 屏幕大小 | 11" |
| 分辨率 | 1920 x 1200 |
| 急停按鈕 | 1 |
