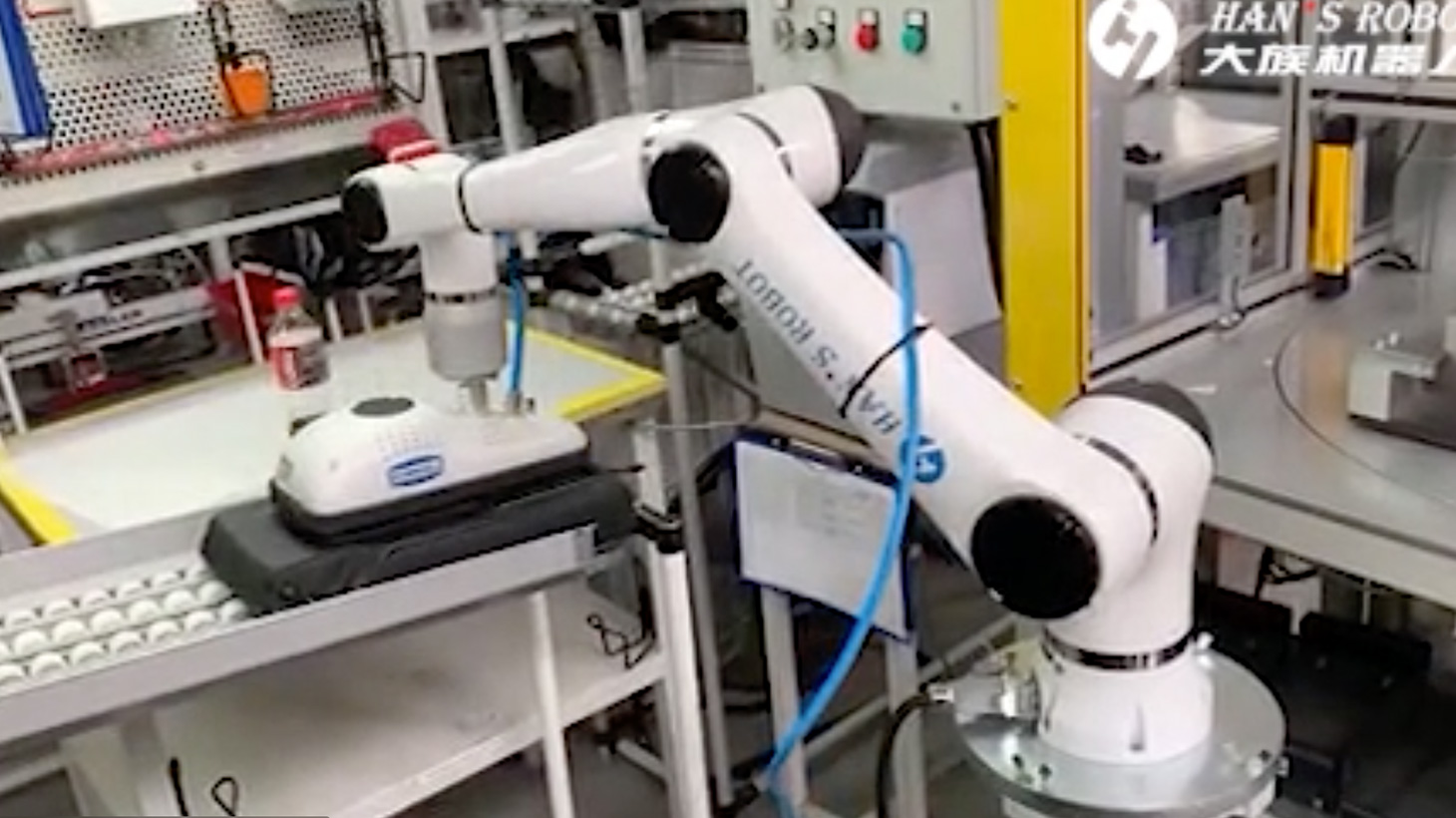

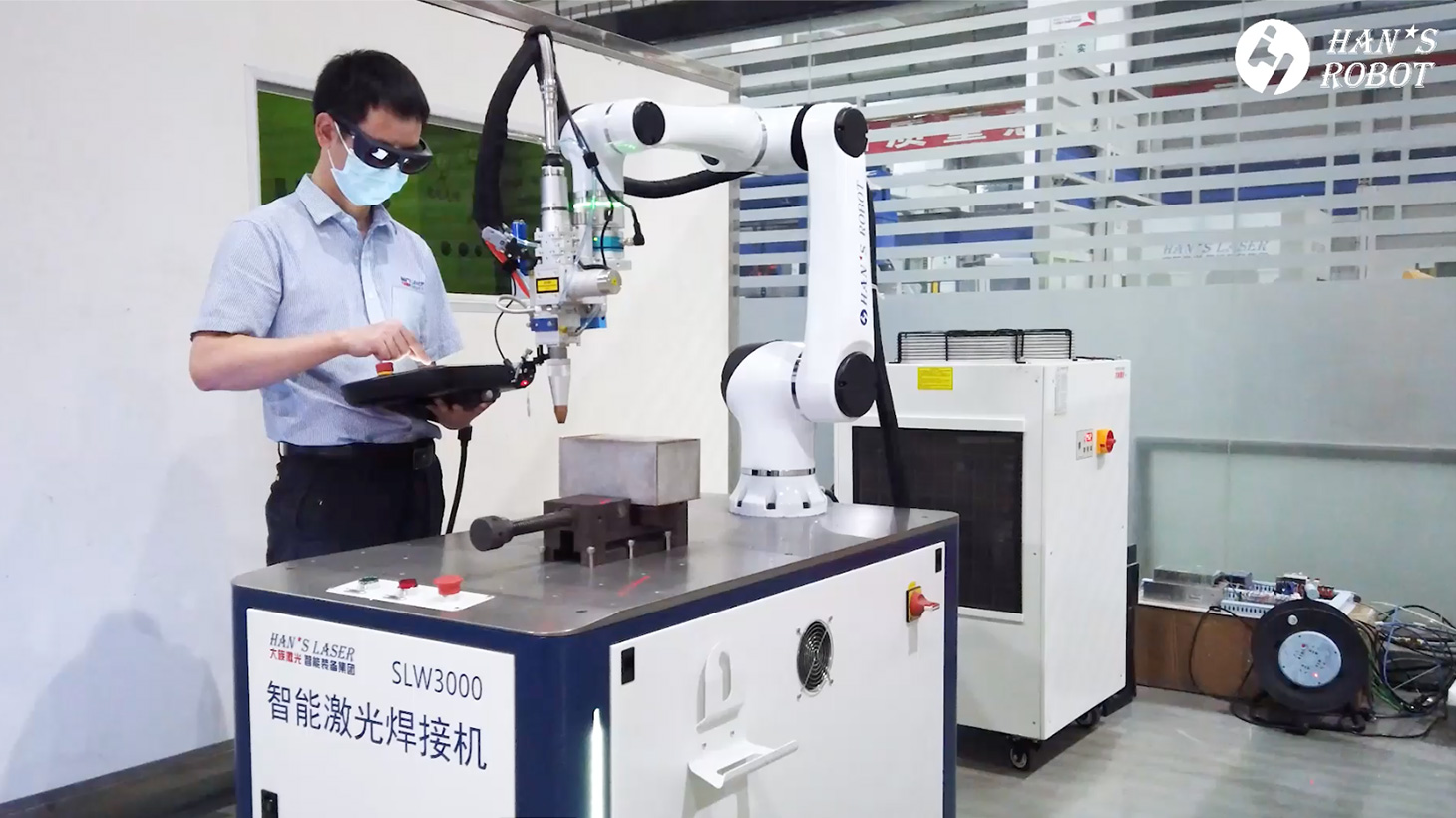

Elfin系列6軸協作機器人，領先技術加持，動時靈活自如，靜時盡顯工業美學，現已大規模應用于自動化集成生產線、裝配、拾取、焊接、研磨、噴漆等領域。

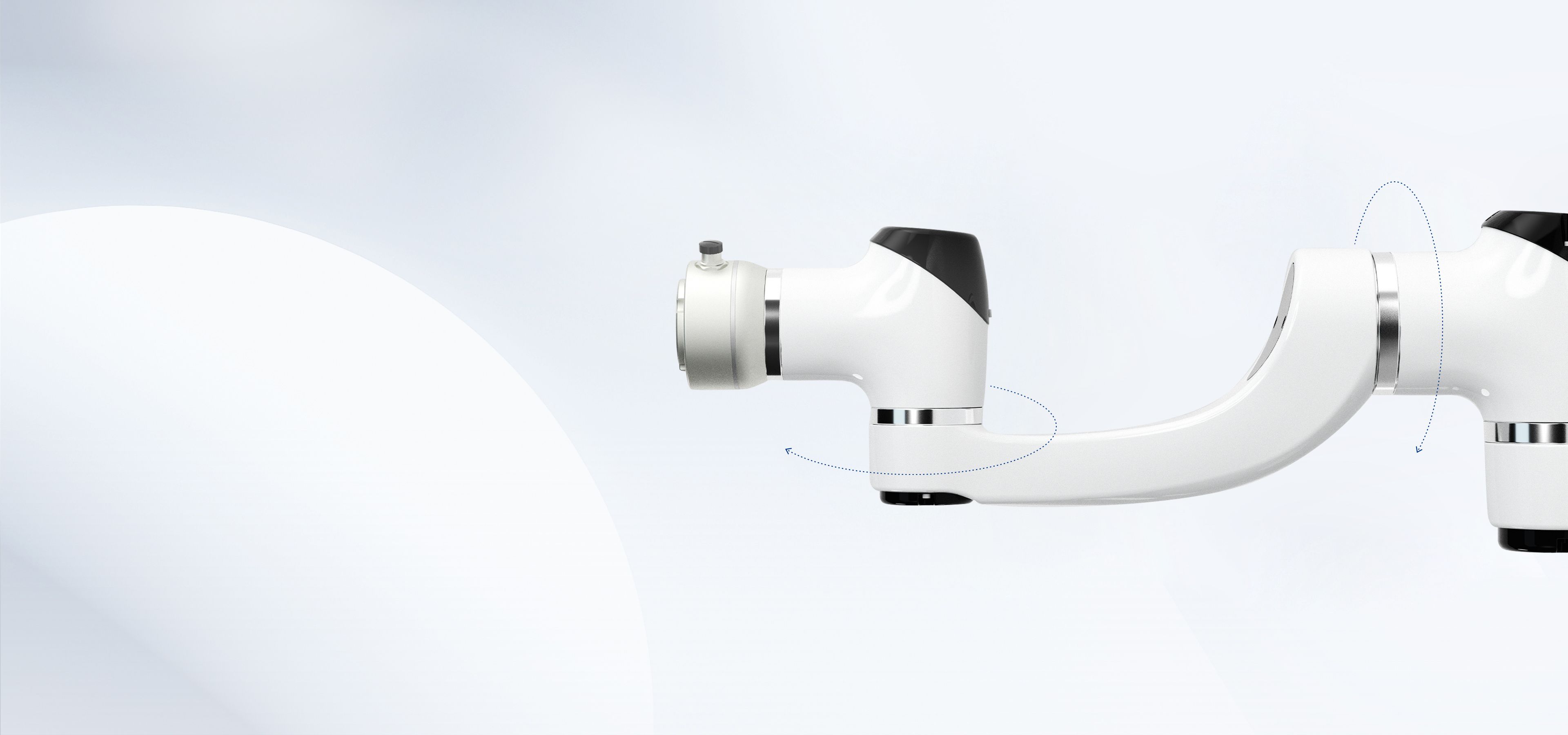

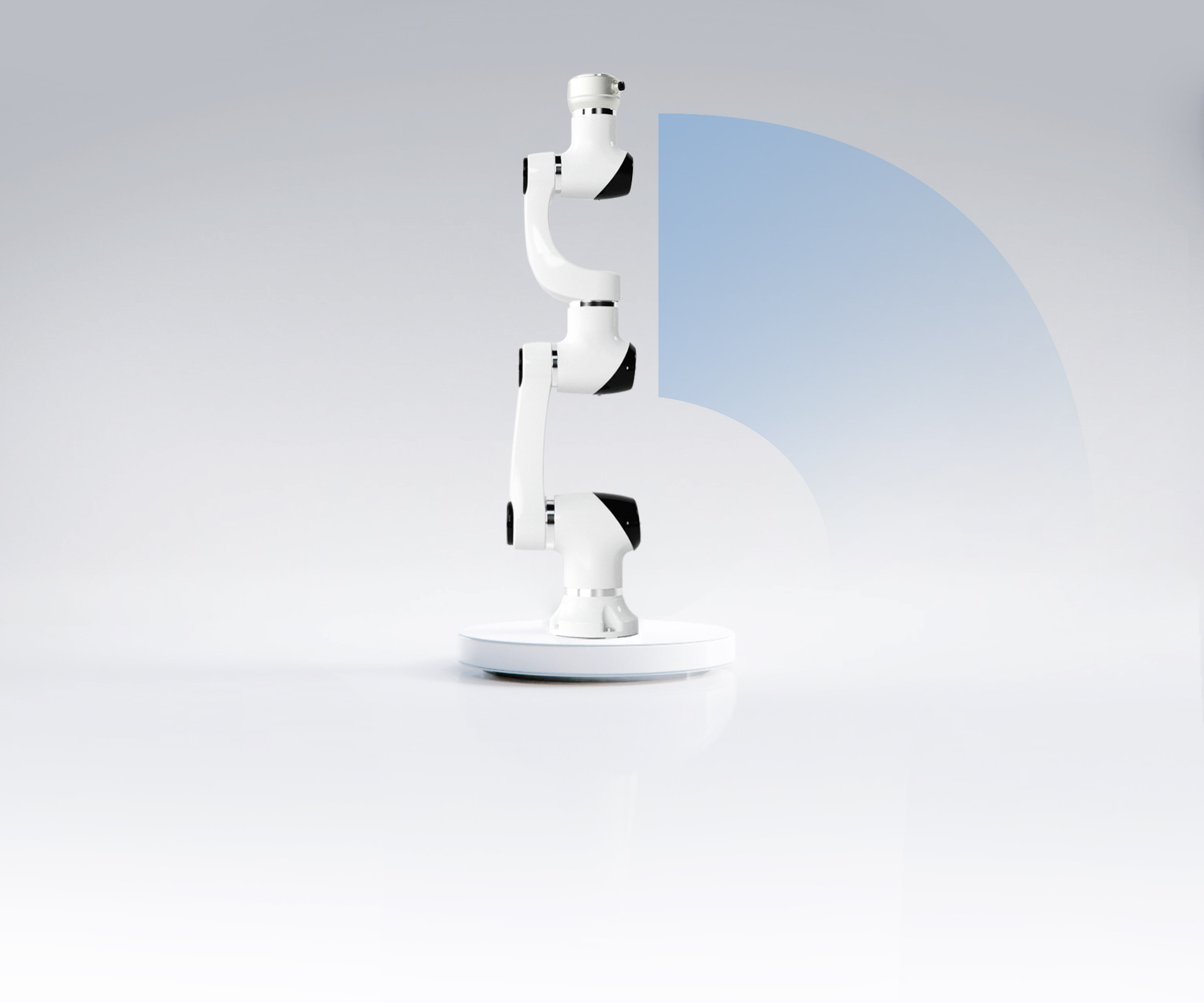

輕裝上陣，靈活旋轉。
多了創新點，少了奇異點。
伸展自如，張弛有度。

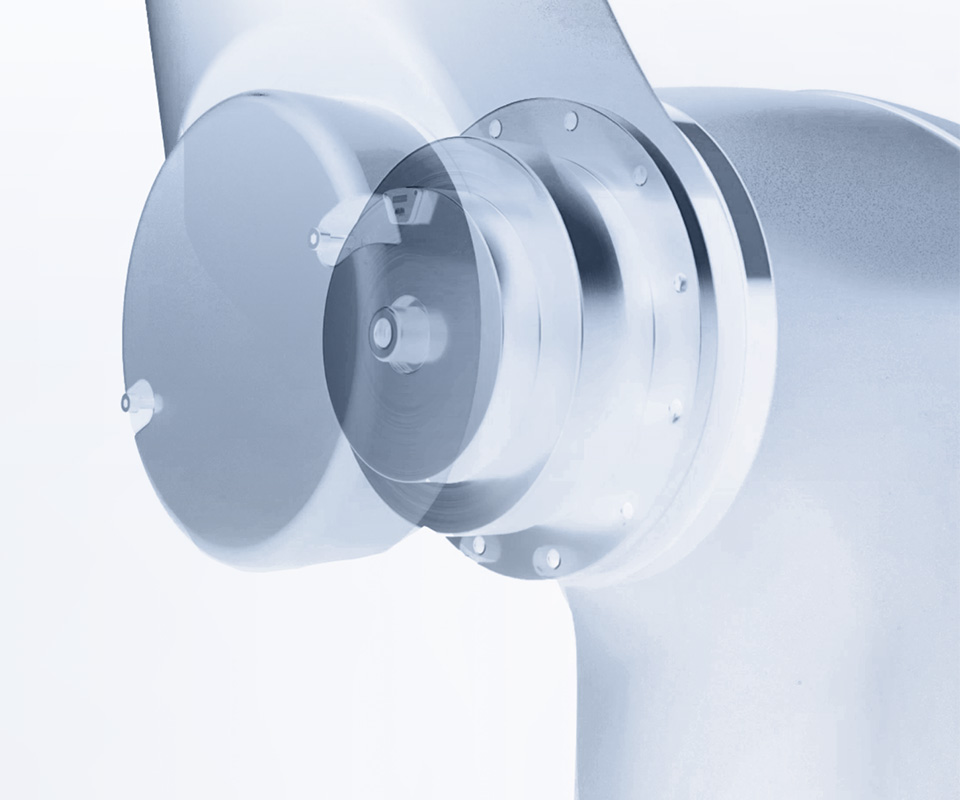

自主研發，掌握關鍵技術
 |
 |
|
.png) |
 |
 |
 |
 |

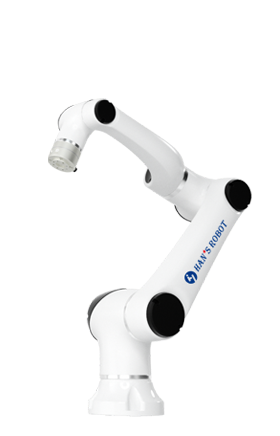

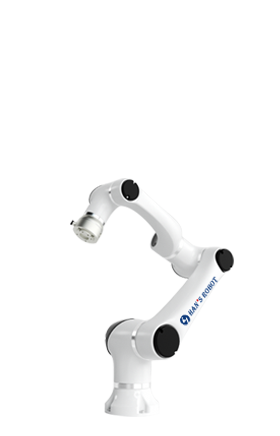

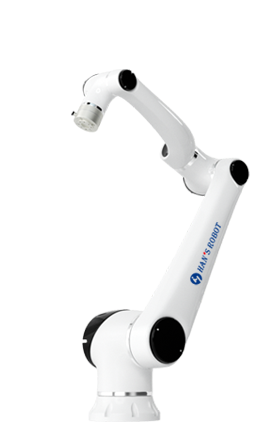

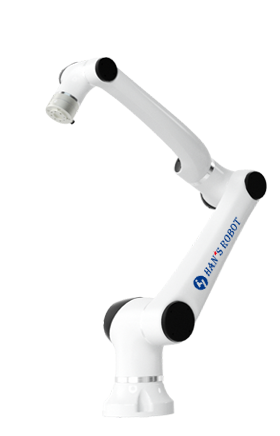

| 型號 | E03 | E05 | E05-L | E10 | E10-L | E12 | E15 |
| 產品重量 | 18kg | 25kg | 26kg | 43kg | 45kg | 70kg | 60kg |
| 有效負載 | 3kg | 5kg | 3.5kg | 10kg | 8kg | 12kg | 15kg |
| 工作范圍 | 590mm | 800mm | 950mm | 1000mm | 1300mm | 1800mm | 1300mm |
| 功耗 | 100W典型應用 | 180W典型應用 | 180W典型應用 | 350W典型應用 | 350W典型應用 | 600W典型應用 | 600W典型應用 |
| 關節范圍 |
J1/4/6 ±360° J5 ±147° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
J1/4/6 ±360° J5 ±180° |
| 關節最大速度 | J1-J4 180°/S J5-J6 200°/S |
J1-J4 180°/s J5-J6 200°/s |
J1-J4 180°/s J5-J6 200°/s |
J1-J2 100°/s J3-J4 150°/s J5-J6 180°/s |
J1-J2 100°/s J3-J4 150°/s J5-J6 180°/s |
J1-J2: 80°/s J3-J4: 150°/s J5-J6: 180°/s |
J1-J2: 80°/s J3-J4: 150°/s J5-J6: 180°/s |
|
工具最大速度 （有效負載狀態下） |
2m/s | 3m/s | 3m/s | 2m/s | 2.5m/s | 2m/s | 2m/s |
|
重復定位精度 （有效負載、額定速度狀態下） |
±0.02mm | ±0.02mm | ±0.02mm | ±0.03mm | ±0.03mm | ±0.05mm | ±0.05mm |
| 自由度 | 6 | ||||||
| 配置說明 | 本體 | 電控箱 | 示教器 | 本體線 | 適用場景 | |
| 標配 |  |
標準電控箱 | 標準示教器 (分辨率1920x1200，屏幕尺寸11寸) |
5m | / | |
|
Mini電控箱版 |
|
Mini電控箱 (電源模塊可選配) |
平板示教器 (可選配) |
5m | 用于自動化設備、AGV、移動機器人等 | |
.png)
| 標準電控箱 | |
|---|---|
| 適配機型 | E03，E05，E05-L，E10，E10(1KW)，E12，E15(2KW) |
| 尺寸（長*寬*高） | 445.2 x 330 x (330+90)mm |
| 支架高度 | 90mm |
| 重量 | 18.3kg（1KW）/17.5kg（2KW） |
| 輸出電源 | 48V DC |
| 工作環境 | 溫度：0~50℃ / 濕度：90%相對濕度（非冷凝） |
| 防護等級 | IP20 |
| Mini電控箱 | |
|---|---|
| 尺寸（長*寬*高） | 323 x 221 x 80 mm |
| 輸入電源 | DC30~60V |
| 電控柜I/O電源 | DC24V |
| 電控柜I/O端口 | 8路輸入8路輸出 |
| IP等級 | IP20 |
| 通信標配 | TCP/IP通信接口 |
| 示教器 | |
|---|---|
| 尺寸（長*寬*高） | 290 x 234 x 108 mm |
| 重量 | 2.5kg |
| 屏幕大小 | 11" |
| 分辨率 | 1920 x 1200 |
| 急停按鈕 | 1 |
